野外地质现象错综复杂，
恰当地剥离干扰因素，
可以对现象的成因进行准确认识。
11 处野外地质实拍图，
配以简单的地质素描，
能够清晰展现主次关系和先后顺序。

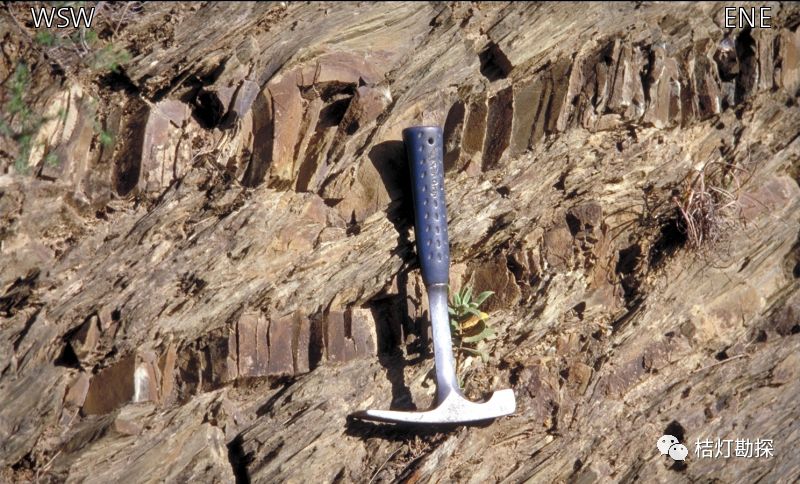

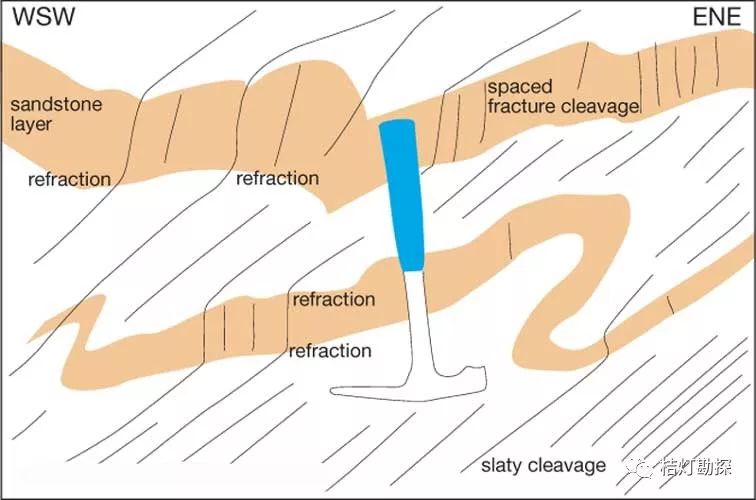

01、劈理折射
视域宽度 1 m，
由于岩石能干性或岩层厚度的差异，
层间发育的劈理与岩层面之间的夹角
会出现不同角度的变化，
造成劈理面方位发生改变。
在强硬层中，劈理与层面的交角较大，
在软弱层中，劈理与层面的交角较小。

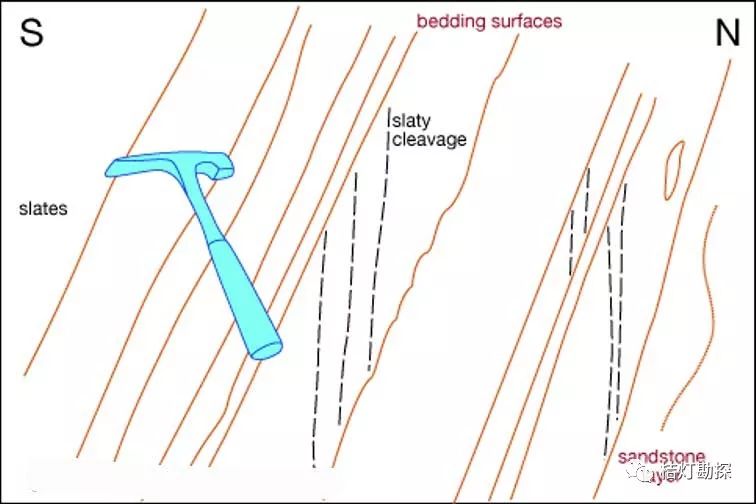

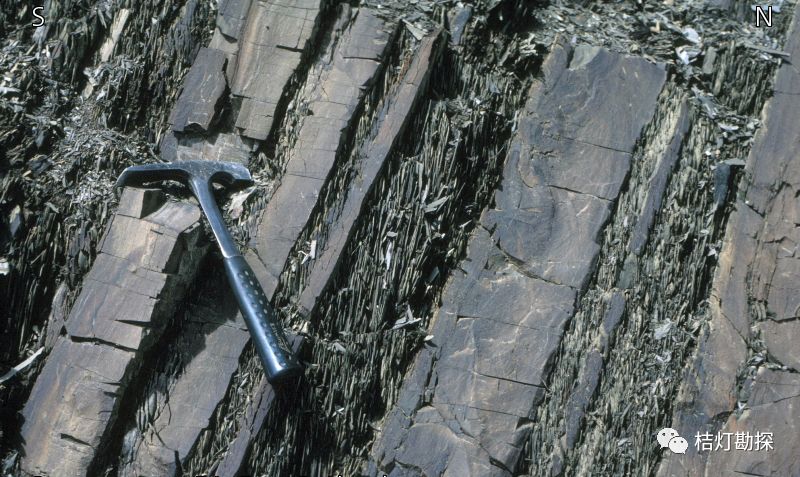

02、板劈理
视域宽度1m，
主要发育在板岩中的连续性劈理。
在低级变质作用下，
在垂直压缩的方向上普遍发育的片状或板状矿物
呈平行排列而形成的面理。

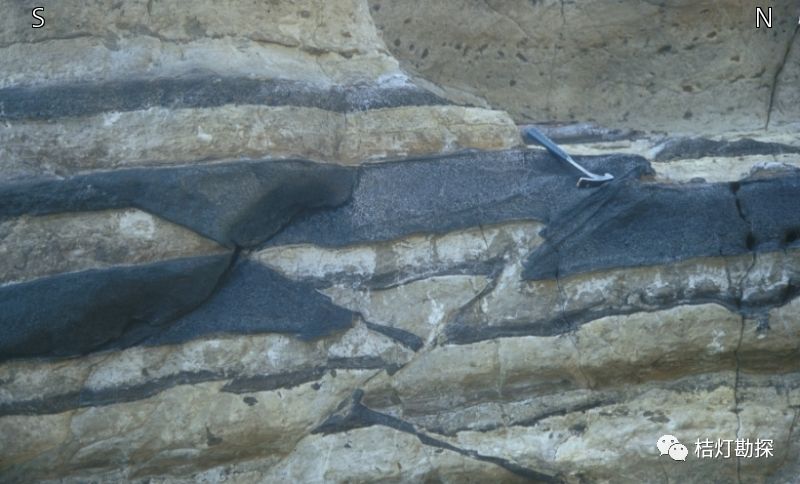

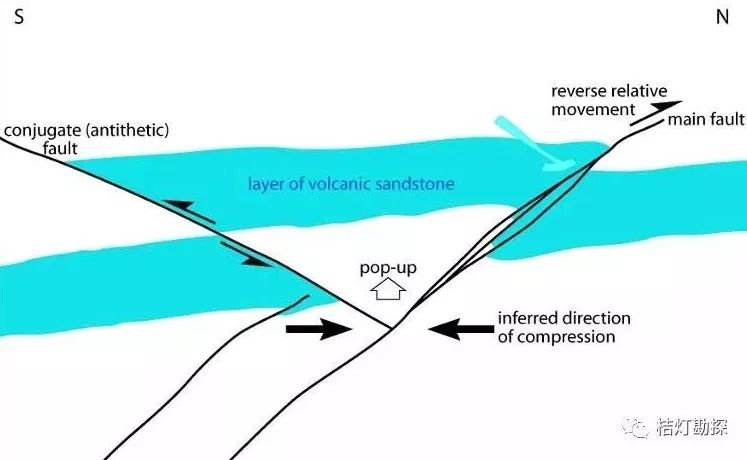

03、共轭断层
视域宽度2m，
在统一构造应力场作用下，
形成的两组方向不同、
剪切方向相反、
大体同时发育的交叉剪切带。
04、褶皱枢纽的布丁构造
视域宽度2m。

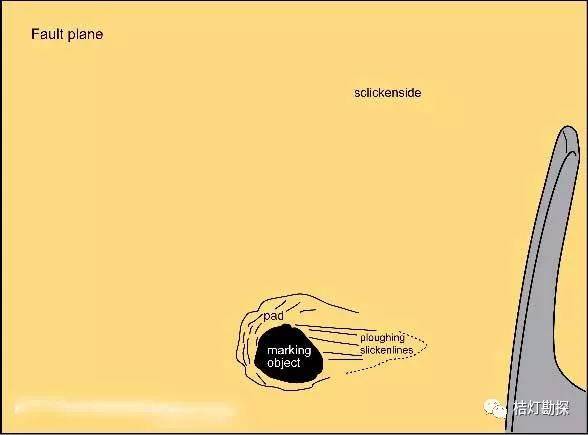

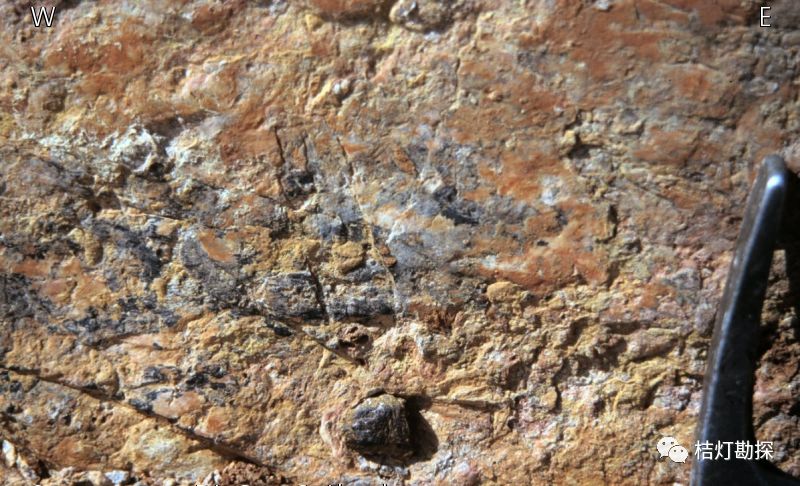

05、断层面
视域宽度20cm，
由于在断层两盘错动时有较强的摩擦力，
使断层面上局部地方
升温，岩粉重熔，
产生一层极薄的镜面糜棱岩，
使断层面光滑如镜。

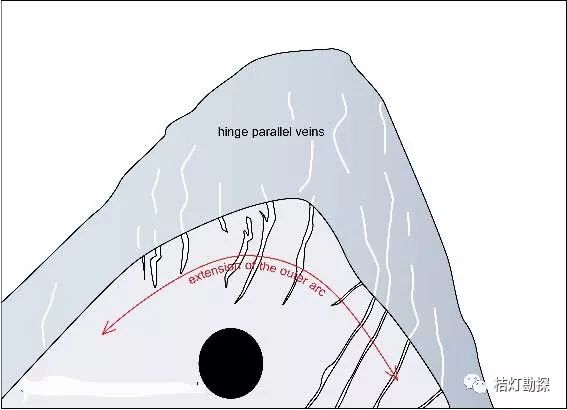

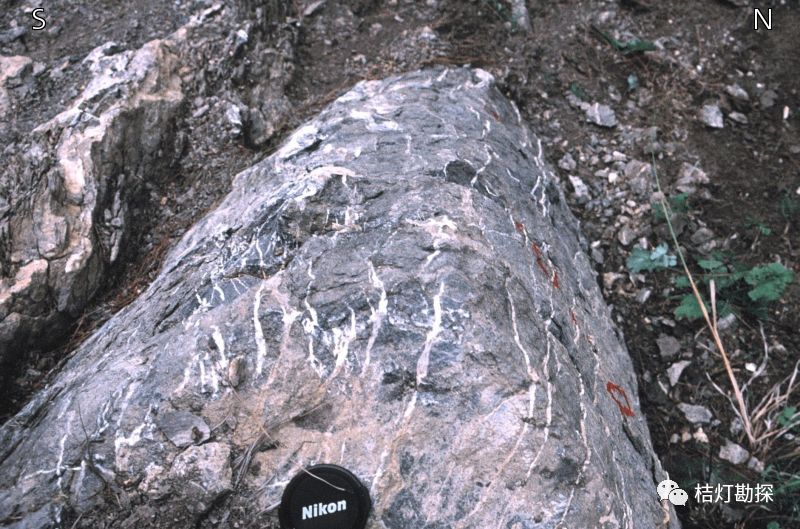

06、褶皱枢纽的张节理
视域宽度1m，
褶皱形成过程中，
为了补偿枢纽处外弧伸展
而产生的裂缝。

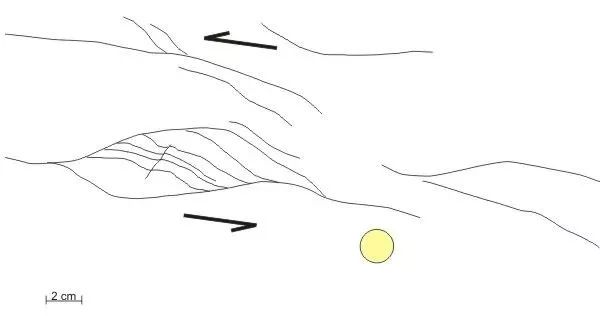

07、S型扭动构造
视域宽度30cm，
S型指示了左旋走滑应力作用。

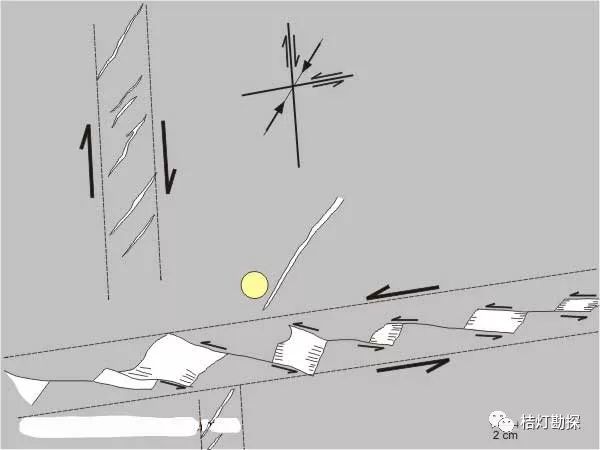

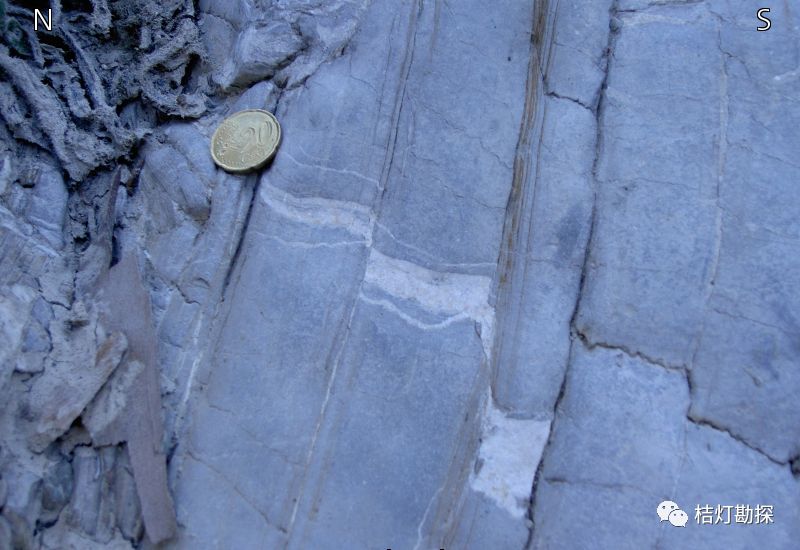

08、左旋走滑断层
视域宽度20cm。

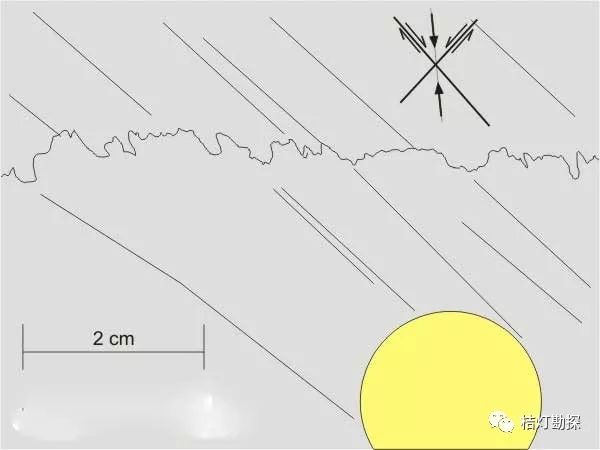

09、缝合线构造
视域宽度8cm。
缝合线构造的形成一般经过两个阶段，
先有裂开面，然后压溶。
在垂直裂面的压溶作用下，
易溶组分流失，难溶组分则相对聚积，
以致原来平直的裂面变成许多细小尖峰突起的缝合面。
缝合线构造与主压应力轴直交。

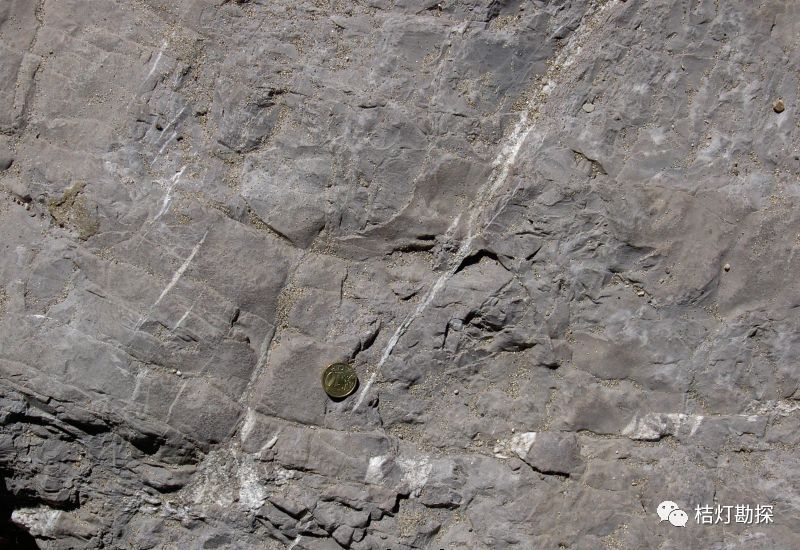

10、节理缝
视域宽度40cm，
一组应力作用区域的不同部位，
发育不同形态的节理。
节理缝由矿脉充填。

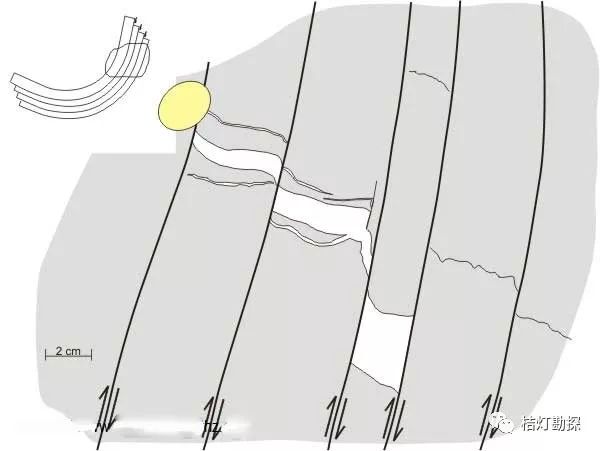

11、弯滑褶皱错断岩脉
视域宽度25cm，
弯滑褶皱的不同层间滑动将岩脉错断。
